| 是否进口：否 | 产地：中国 | 品牌：Schneider/施耐德 |

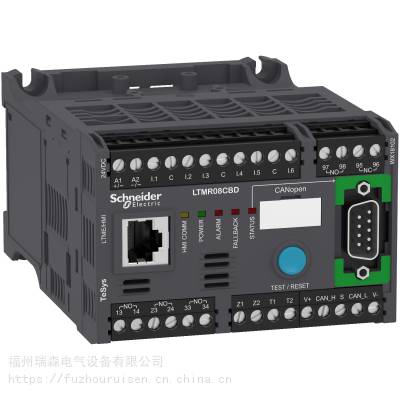

| 型号： LTMR08CBD | 产品系列：TeSys | 用途：减压起动 |
| 类型：综合起动器 | 3C证书编号：256692 | 额定电压：24V |
| 额定绝缘电压：690V | 防护等级：IP20 | 应用场景：电动机控制与保护 |
| 操作方式：自动 | 是否可逆：是 | 额定冲击耐受电压：6KV |
| 加工定制：否 |
| 产品系列 | TeSys | |
|---|---|---|
| 产品名称 | TeSys T | |
| 产品短名 | LTMR | |
| 产品类型 | 电动机管理控制器 | |
| 产品应用 | 设备监测和控制 | |
| 测量电流 | 0.4…8 A | |
| 额定电源电压 [Us] | 24 V DC | |
| 电流消耗 | 56...127 mA | |
| 电源电压范围 | 20.4…26.24 V DC | |
| 通讯端口协议 | CANopen | |
| 总线/网络类型 | CANopen *** 1198 接口, 寻址 1...127, 传输速度 10...1000 kbit/s, SUB-D 9 和 4 对带屏蔽双绞线 |
| 额定绝缘电压 [Ui] | 690 V 符合 EN/IEC 60947-1 | |
|---|---|---|
| 额定冲击耐受电压 [Uimp] | 6 kV 电流或电压测量回路 符合 EN/IEC 60947-4-1 | |
| 短路耐受 | 100 kA 符合 EN/IEC 60947-4-1 | |
| 与继电器配合使用的熔丝 | 4 A gG 适用 输出 | |
| 保护类型 | 启动超时保护 | |
| 诊断记录 | 脱扣类型信息 | |
| 逻辑输入个数 | 6 | |
| 输入电流 | 7 mA | |
| 当前状态***0 | 逻辑输入:<5 V 和 <= 15 mA 适用 5 ms | |
| 当前状态***1 | 逻辑输入:<15 V 和 2...15 mA 适用 15 ms | |
| maximum output switching frequency | 2 Hz | |
| 负载电流 | 5 A 在…上 250 V AC 适用 逻辑输出 | |
| 容许的功率范围 | 480 VA (AC-15), Ie = 2 A, 500000 次 (输出) | |
| maximum operating rate | 1800 次/小时 | |
| 触点类型和构成 | 1NO + 1NC 故障信号 | |
| 测量类型 | 平均电流 | |
| 测量精度 | 5...15 % 直接测量 | |
| 过电压类别 | III | |
| 相间距 | 5.08 mm | |
| 接线能力 | 控制回路: 接线端 1 电缆 0.25…2.5 mm? (AWG 24...AWG 14)软线 带 | |
| 紧固扭矩 | 控制回路: 0.5…0.6 N.m 一字 螺丝刀 3 mm | |
| 污染等级 | 3 | |
| 电磁兼容性 | 抗静电干扰, 3 (空气放电：8 kV，接触放电：6 kV) (EN/IEC 61000-4-2) | |
| 宽度 | 91 mm | |
| 高度 | 61 mm | |
| 深度 | 122.5 mm | |
| 产品净重 | 0.53 kg | |
| 网页服务 | 网络服务器 | |
| 型号 | LTMR |
| 符合标准 | EN 60947-4-1 | |
|---|---|---|
| 产品认证 | ATEX | |
| 防护措施 | 12 x 24 小时（周期） 符合 EN/IEC 60068-2-30 | |
| 耐火及耐异常高温能力 | 650 °C 符合 EN/IEC 60695-2-12 | |
| 环境温度 | -20…60 °C | |
| 贮存环境温度 | -40…80 °C | |
| 工作海拔 | <= 2000 m 不降容 | |
| 抗冲击、震动性能 | 抗震性能 安装在均匀DIN导轨上: 1 Gn， 5...300 Hz 符合 EN/IEC 60068-2-6 | |
| IP 防护等级 | IP20 |
